JYPV-2B，ZA-JVPVP，ZA-JYPVP集散型信号屏蔽电缆_屏蔽电缆

集散型信号电缆(信号屏蔽电缆)

一,一般集散型仪表信号电缆(DCS电缆)：
本产品用于以计算机为主的自动化控制系统，尤其适用于计算机集散控制系统、传递生产装置过程变量的检测、控制、联锁、报警等模拟和数字信号。执行标准：企业标准
1、性能特性：
a、额定电压：交流300/300V及以下
b、电缆长期工作温度：聚乙烯绝缘70℃

交联聚乙烯绝缘90℃

c、最低环境温度：-15℃
d、电缆安装温度：不低于0℃
e、电缆允许变曲半径不小于电缆外径的6倍。
2、型号及名称：

型号		名称
聚乙烯绝缘	交联聚乙烯绝缘	名称

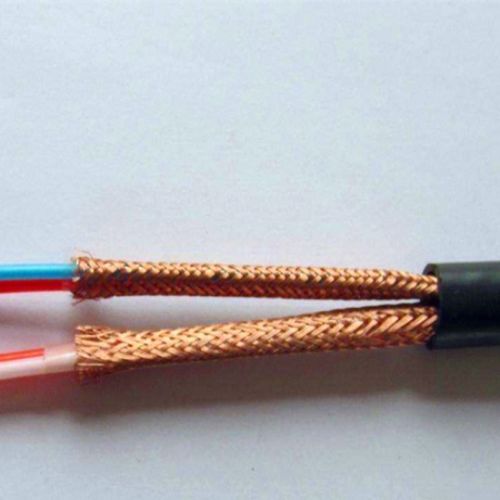

JYPV	JYJPV	聚乙烯或交联聚乙烯绝缘、聚氯乙烯护套镀锡铜丝编织对屏集散型仪表信号电缆
JYPVR	JYJPVR	聚乙烯或交联聚乙烯绝缘、聚氯乙烯护套镀锡铜丝编织对屏集散型仪表信号软电缆
JYP3V	JYJP3V	聚乙烯或交联聚乙烯绝缘、聚氯乙烯护套铝塑复合膜对屏集散型仪表信号电缆
JYP3VR	JYJP3VR	聚乙烯或交联聚乙烯绝缘、聚氯乙烯护套铝塑复合膜对屏集散型仪表信号软电缆

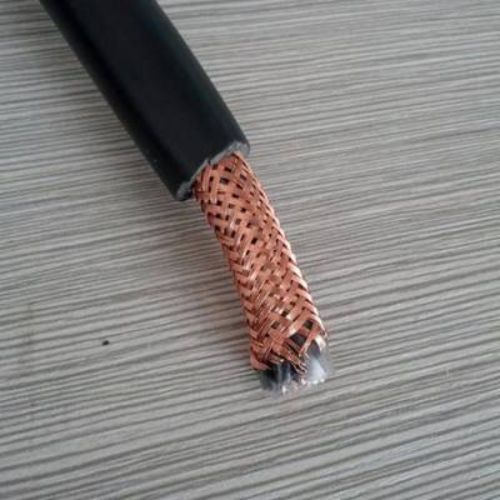

JYVP	JYJVP	聚乙烯或交联聚乙烯绝缘、聚氯乙烯护套镀锡铜丝编织对、总屏集散型仪表信号电缆
JYVRP	JYJVRP	聚乙烯或交联聚乙烯绝缘、聚氯乙烯护套镀锡铜丝编织对、总屏集散型仪表信号软电缆
JYVP3	JYVP3	聚乙烯或交联聚乙烯绝缘、聚氯乙烯护套铝塑复合膜对、总屏集散型仪表信号电缆
JYVRP3	JYJVRP3	聚乙烯或交联聚乙烯绝缘、聚氯乙烯护套铝塑复合膜对、总屏集散型仪表信号软电缆

二、本质安全防爆电路集散型仪表信号电缆(本安用DCS电缆)
本产品为低电容、低电感集散型仪表信号电缆，由于限制了电缆中的无功贮功，因此防爆安全性明显高于一般DCS电缆，适用于化工、石化、煤气工程、矿山等存在爆炸危险的场合以及其他防爆安全性要求较高的场合传输自动控制信号。

1、性能特性：
a、额定电压：交流300/500V及以下
b、电缆长期工作温度：70℃
c、最低环境温度：-15℃
d、电缆安装温度：不低于0℃
e、电缆允许弯曲半径不小于电缆外径的6倍。
2、电缆的型号、名称：

型号	名称
ia-JYVP3	聚乙烯绝缘、聚氯乙烯护套铝塑复合膜屏蔽本安用DCS电缆
ia-JYVRP3	聚乙烯绝缘、聚氯乙烯护套铝塑复合膜屏蔽本安用DCS软电缆
ia-JYVP	聚乙烯绝缘、聚氯乙烯护套镀锡铜丝编织屏蔽本安用DCS电缆
ia-JYVRP	聚乙烯绝缘、聚氯乙烯护套镀锡铜丝编织屏蔽本安用DCS软电缆

注：用兰色护套与其它电缆区别。

三、电缆的主要性能指标：

项目	单位	指标
工作电容	PF/m	≤100
电容不平衡	PF/m	≤1
分布电感	μH/m	≤0.6
电感电阻比	μH/Ω	≤25
电磁干扰感应电压(干扰磁场400A/m)	mV	≤5
静电感应电压(静电电压10KV)	V	≤1
幅射场透入强度(200MHZ/120dB)	dB	≤92

四、电缆的规格：

型号

对绞形

导体截面

规格

DCS电缆

二芯对绞

0.5
0.75
1.0
1.5
2.5

1-24组

三芯对绞

1-14组

本安用DCS电缆

二芯对绞

1-24组

三芯对绞

1-14组

五、电缆型号、规格举例：
  (1)导体截面1.5m,7组2芯对绞(14芯)，镀锡铜比纺织屏蔽。
  对屏总屏DCS电缆   JYVP 7×2×1.5m
  本安用DCS电缆   ia-JYVP 7×2×1.5m
  (2)导体截面 1.5m，7组3芯对绞(21芯)，铝塑复合膜屏蔽。
  对屏DCS软电缆   JYP3VR   7×3×1.5m
  本安用DCS软电缆   ia-JYVRP3   7×3×1.5m

六、集散型仪表信号电缆最大外径参考表：

组数\截面	二芯绞合					三芯绞合
组数\截面	0.5	0.75	1.0	1.5	2.5	0.5	0.75	1.0	1.5	2.5
1	9.5	10.2	10.5	11.4	12.4	9.8	10.6	10.9	12.0	13.0
2	14.7	16.1	16.7	18.5	20.9	15.1	16.7	17.3	19.9	22.2
3	15.4	17.0	17.6	19.5	22.5	15.9	17.7	18.3	21.4	23.5
4	16.8	18.5	19.2	22.3	24.5	17.3	19.9	20.9	23.3	26.1
5	18.3	20.8	21.8	24.4	27.0	19.5	21.9	22.8	25.9	28.6
7	20.4	22.8	23.7	26.9	29.5	21.4	23.8	25.1	28.1	32.3
8	22.3	24.6	25.9	28.9	32.6	23.0	26.1	27.1	31.0	34.9
10	26.3	29.0	30.2	35.1	38.6	27.2	31.0	32.8	37.4	41.4
12	27.0	29.9	31.8	36.1	40.5	28.0	32.6	33.8	38.6	42.7
14	28.4	32.0	34.0	38.6	42.5	30.6	34.2	36.1	40.5	44.9
16	29.8	34.3	35.7	40.6	44.8	-	-	-	-	-
19	31.9	36.1	38.2	42.7	47.1	-	-	-	-	-
24	38.3	42.5	44.3	49.7	55.0	-	-	-	-	-

注：(1)此表外径参数包括本安型DCS电缆。
(2)铠装型电缆在此基础上增4mm。
