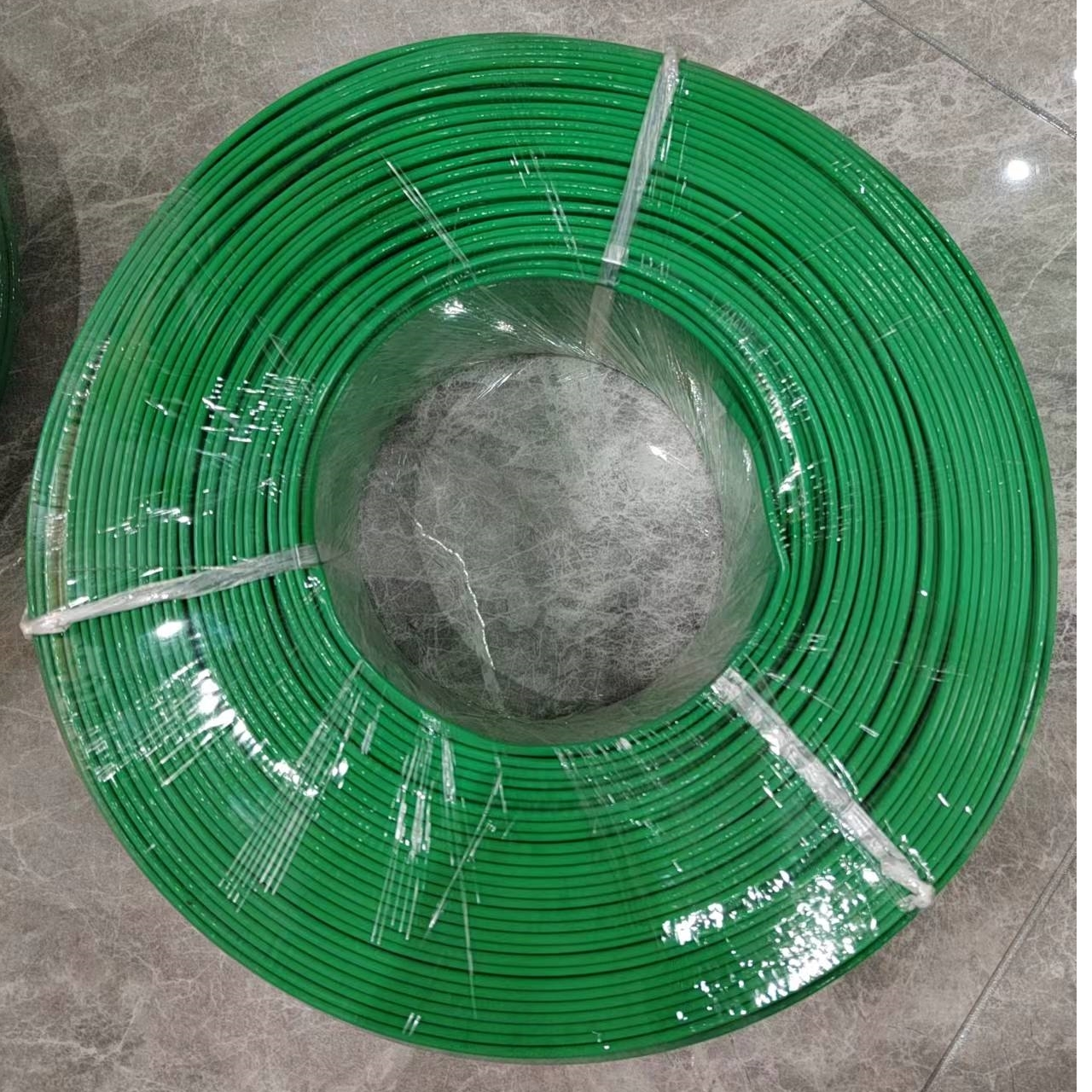

KX-GS-VVP补偿导线

2023-11-17 17:08 已有人浏览 安徽佰能电气有限公司

TAG标签：热电偶补偿导线热电偶补偿电缆

KX-GS-VVP补偿导线简介，通常由补偿导线合金丝镍铬10-镍硅3延长型导线、绝缘层聚氯乙烯、聚氯乙烯护套、铜丝编制屏蔽层组成。在一定温度范围内(包括常温)、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。KX-GS-VVP补偿导线型号说明S——表示热电特性为精密级补偿导线。普通级补偿导线不标字母；G—...

产品分类热电偶补偿导线

产品型号KX,KC,EX,JX,NX,NC,TX,SC分度号

产品电压-

包装类型软包货盘装

护套材质更具具体型号

报价电话 18098308844

详情介绍

KX-GS-VVP补偿导线简介，通常由补偿导线合金丝镍铬10-镍硅3延长型导线、绝缘层聚氯乙烯、聚氯乙烯护套、铜丝编制屏蔽层组成。在一定温度范围内(包括常温)、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。

KX-GS-VVP补偿导线型号说明

S——表示热电特性为精密级补偿导线。普通级补偿导线不标字母；
G——表示一般用补偿导线；
H——表示耐热用补偿导线；
R——表示线芯为多股的补偿导线。线芯为单股的补偿导线不标字母；
P——表示有屏蔽层的补偿导线；
V——表示绝缘层或护套为聚氯乙烯材料(PVC)；
F——表示绝缘层为聚四氟乙烯材料；
B——表示护套为无碱玻璃丝材料。

KX-GS-VVP补偿导线规格查询：

线芯型式

线芯标称截面mm2

线芯股数

合金丝直径mm

单股线芯

0.2
0.5
1.0
1.5
2.5

1
1
1
1
1

0.52
0.80
1.13
1.37
1.76

多股线芯

0.2
0.5
1.0
1.5
2.5

7
7
7
7
7

0.20
0.30
0.43
0.52
0.41

名称	型号	配用热电偶	分度号
铜-铜镍0.6补偿导线	SC或RC	铂铑10-铂热电偶铂铑13-铂热电偶	S或R
铁-铜镍22补偿导线铜-铜镍40补偿导线镍铬10-镍硅3延长型导线	KCA KCB KX	镍铬-镍硅热电偶	K
铁-铜镍18补偿型导线镍铬14-镍铬硅延长型导线	NC NX	镍铬硅-镍硅热电偶	N
镍铬10-铜镍45延长型导线	EX	镍铬-铜镍热电偶	E
铁-铜镍45延长型导线	JX	铁-铜镍热电偶	J
铜-铜镍45延长型导线	TX	铜-铜镍热电偶	T
钨铼3/25补偿型补偿导线钨铼5/26补偿型补偿导线	WC3/25 WC5/26	钨铼3-钨铼25 钨铼5-钨铼26	WRe3-WRe25 WRe5-WRe26
