一、执行标准：采用企业标准

二、电缆特性：

1、额定电压U0/U：0.6/1kv

2、电缆允许工作温度范围：-60℃~+180℃；

3、短路时（最长持续不超过5S）电缆导体的最高温度不超过250℃。

4、电缆敷设温度应不低于-20℃。

5、电缆敷设时的最小弯曲半径规定如下：

单芯电缆：其弯曲半径不小于电缆外径的15D；

三芯电缆：其弯曲半径不小于电缆外径的12D。

（D=电缆外径）

三、电缆型号   天长市时丰电气有限公司www.bndq.net

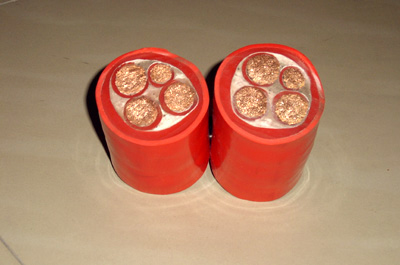

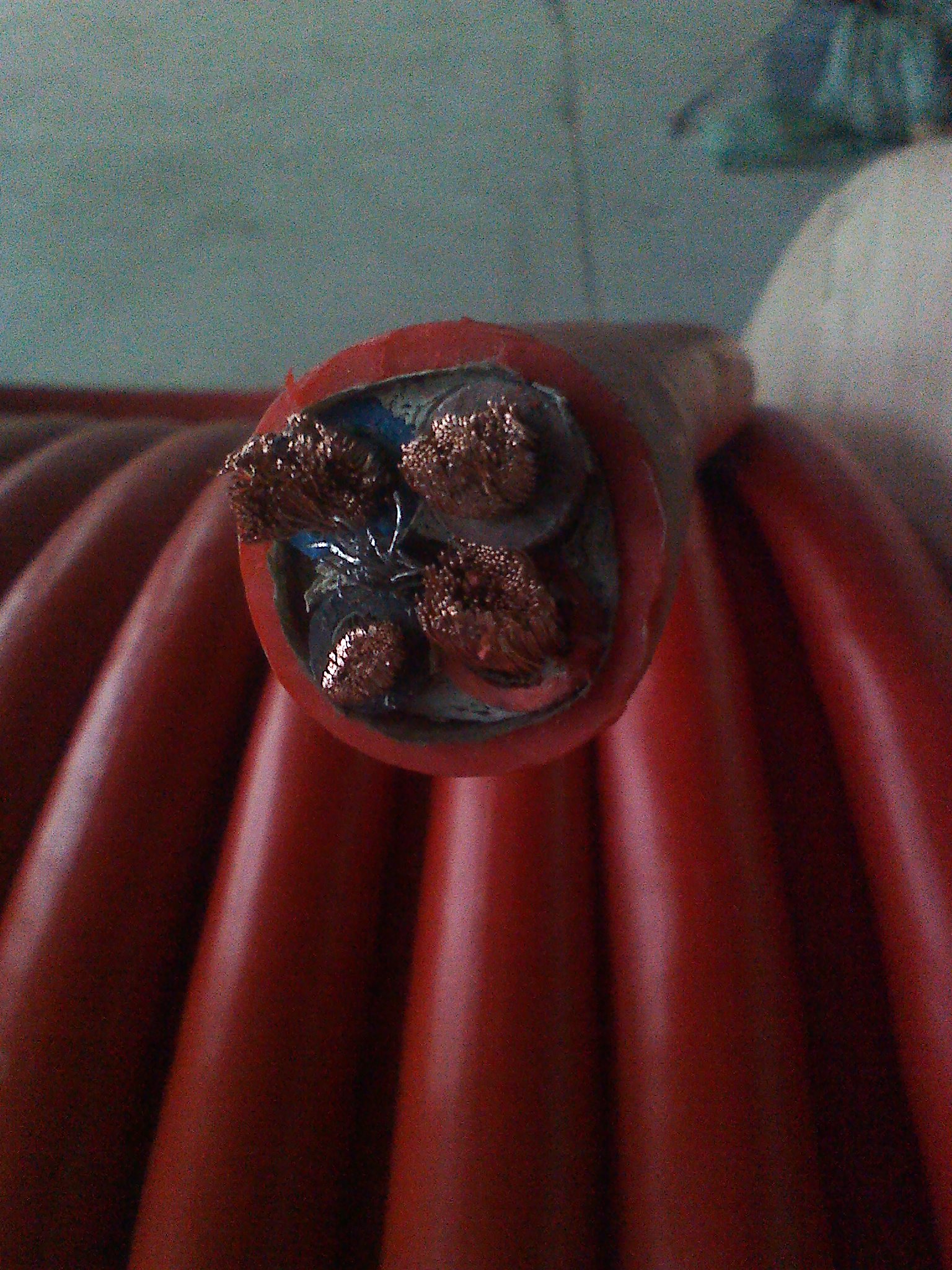

硅橡胶（阻燃）电力电缆型号名称 ：

（ZR）-HGG

硅橡胶绝缘硅橡胶护套（阻燃）电力软电缆

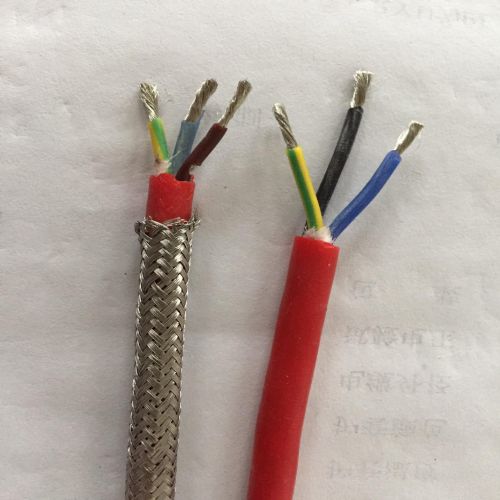

（ZR）-HGGP

硅橡胶绝缘硅橡胶护套铜丝编织屏蔽（阻燃）电力软电缆

（ZR）-HGGP2

硅橡胶绝缘硅橡胶护套铜带绕包屏蔽（阻燃）电力软电缆

（ZR）-HGVF

硅橡胶绝缘丁睛聚氯乙烯护套（阻燃）电力软电缆

（ZR）-HGVFP

硅橡胶绝缘丁睛聚氯乙烯护套铜丝编织屏蔽（阻燃）电力软电缆

（ZR）-HGVF22

硅橡胶绝缘丁睛聚氯乙烯护套钢带铠装（阻燃）电力软电缆

（ZR）-HGVFP2

硅橡胶绝缘丁睛聚氯乙烯护套铜带绕包屏蔽（阻燃）电力软电缆

1、成品电缆导体20℃时直流电阻：应满足GB/T3956标准要求，成品电缆导电线芯的直流电阻，换算到电缆长度为1m，标称截面为1mm2和温度为20℃时，铜芯线芯应不大于0.0184欧

2、成品电缆绝缘线芯的绝缘电阻：成品电缆绝缘线芯的绝缘电阻，换算到电缆长度为1km和温度为20℃时，导电线芯截面在50mm2及以下的应不小于50兆欧，70-185mm2的应不小于35兆欧

3、成品电缆应经受工频交流试验电压3KV、5min电压试验，绝缘无击穿。
