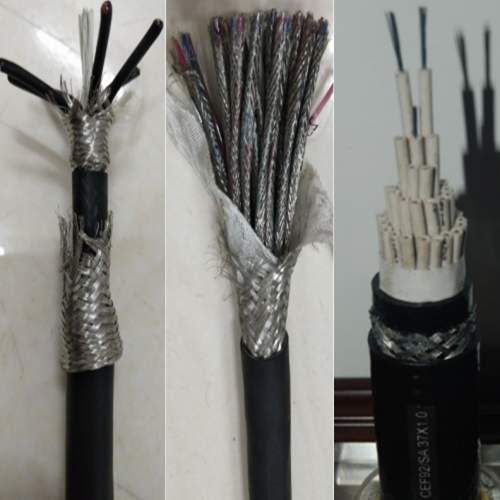

ZA_国际IEC标准_船舶/平台专用船用阻燃电力电缆
额定电压： 根据型号
产品颜色： 黑色
护套材料： 根据选型
产品型号： 客户选型
屏蔽材质： P镀锡铜丝屏蔽
产品包装： 盘装或软包
文章标签：暂无
产品详情
产品简介
本产品专为船舶及海洋工程严苛环境设计，采用国际领先的阻燃技术与复合防护结构，全面符合GB/T9331（IEC 60092-353） 船舶电缆标准。系列电缆具备高耐腐蚀、抗机械应力、宽温域适应等核心优势，覆盖动力传输、照明控制、移动设备供电等全场景需求，为各类河海船舶、海上石油平台提供安全、稳定、长寿命的电力解决方案。
一、产品特点
| 特性维度 | 技术特点 | 产品应用 |
|---|---|---|
| 安全可靠 | ▶ ZA级阻燃（GB/T 19666） ▶ 工频耐压3.5kV/5min | 杜绝火灾隐患，保障人员设备安全 |
| 环境适应 | ▶ 耐盐雾/抗油污（氯丁/氯磺化护套） ▶ 工作温度：-40℃~90℃ | 恶劣工况下寿命提升30% |
| 高效敷设 | ▶ 最小弯曲半径4D-6D ▶ 软电缆抗弯折10万次 | 降低安装成本20%，维护频次减少50% |
二、认证标准
| 标准类型 | 标准号 | 认证效力 |
|---|---|---|
| 制造规范 | GB/T 9331-2008 | 等同IEC 60092-353（国际船舶通用） |
| 阻燃认证 | GB/T 19666-2005 | ZA级（最高阻燃等级） |
| 质量管控 | ISO 9001 | 全流程品控体系保障 |
三、全系列型号对照表
1. 乙丙橡胶绝缘系列（CE）
| 型号 | 名称 | 结构特征说明 |
|---|---|---|
| ZA-CEF | 乙丙绝缘氯丁护套船用电力电缆ZA型 | 无铠装 |
| ZA-CEF80 | 乙丙绝缘氯丁内套裸铜丝编织铠装ZA型 | 铜丝铠装/无外护套 |
| ZA-CEF90 | 乙丙绝缘氯丁内套裸钢丝编织铠装ZA型 | 钢丝铠装/无外护套 |
| ZA-CEF82 | 乙丙绝缘氯丁内套铜丝编织铠装PVC外套ZA型 | 铜丝铠装/PVC护套 |
| ZA-CEF92 | 乙丙绝缘氯丁内套钢丝编织铠装PVC外套ZA型 | 钢丝铠装/PVC护套 |
| ZA-CEH | 乙丙绝缘氯磺化聚乙烯护套船用电力电缆ZA型 | 无铠装 |
| ZA-CEH80 | 乙丙绝缘氯磺化聚乙烯内套裸铜丝编织铠装ZA型 | 铜丝铠装/无外护套 |
| ZA-CEH90 | 乙丙绝缘氯磺化聚乙烯内套裸钢丝编织铠装ZA型 | 钢丝铠装/无外护套 |
| ZA-CEH82 | 乙丙绝缘氯磺化聚乙烯内套铜丝编织铠装PVC外套ZA型 | 铜丝铠装/PVC护套 |
| ZA-CEH92 | 乙丙绝缘氯磺化聚乙烯内套钢丝编织铠装PVC外套ZA型 | 钢丝铠装/PVC护套 |
| ZA-CEFR | 乙丙绝缘氯丁护套船用软电力电缆ZA型 | 移动设备专用/无铠装 |
| ZA-CEHR | 乙丙绝缘氯磺化聚乙烯护套船用软电力电缆ZA型 | 移动设备专用/无铠装 |
2. 聚氯乙烯绝缘系列（CV）
| 型号 | 名称 | 结构特征说明 |
|---|---|---|
| ZA-CVV | PVC绝缘PVC护套船用电力电缆ZA型 | 无铠装 |
| ZA-CVV80 | PVC绝缘PVC内套裸铜丝编织铠装ZA型 | 铜丝铠装/无外护套 |
| ZA-CVV90 | PVC绝缘PVC内套裸钢丝编织铠装ZA型 | 钢丝铠装/无外护套 |
| ZA-CVV82 | PVC绝缘PVC内套铜丝编织铠装PVC外套ZA型 | 铜丝铠装/PVC护套 |
| ZA-CVV92 | PVC绝缘PVC内套钢丝编织铠装PVC外套ZA型 | 钢丝铠装/PVC护套 |
3. 交联聚乙烯绝缘系列（CYJ）
| 型号 | 名称 | 结构特征说明 |
|---|---|---|
| ZA-CYJV | 交联聚乙烯绝缘PVC护套船用电力电缆ZA型 | 无铠装 |
| ZA-CYJV80 | 交联聚乙烯绝缘PVC内套裸铜丝编织铠装ZA型 | 铜丝铠装/无外护套 |
| ZA-CYJV90 | 交联聚乙烯绝缘PVC内套裸钢丝编织铠装ZA型 | 钢丝铠装/无外护套 |
| ZA-CYJV92 | 交联聚乙烯绝缘PVC内套钢丝编织铠装PVC外套ZA型 | 钢丝铠装/PVC护套 |
4. 天然丁苯橡胶绝缘系列（CX）
| 型号 | 名称 | 结构特征说明 |
|---|---|---|
| CXF | 天然丁苯绝缘氯丁护套船用电力电缆 | 无铠装 |
| CXF80 | 天然丁苯绝缘氯丁内套裸铜丝编织铠装型 | 铜丝铠装/无外护套 |
| CXF90 | 天然丁苯绝缘氯丁内套裸钢丝编织铠装型 | 钢丝铠装/无外护套 |
| CXF92 | 天然丁苯绝缘氯丁内套钢丝编织铠装PVC外套型 | 钢丝铠装/PVC护套 |
| CXV | 天然丁苯绝缘PVC护套船用电力电缆 | 无铠装 |
| CXV80 | 天然丁苯绝缘PVC内套铜丝编织铠装型 | 铜丝铠装/无外护套 |
| CXV90 | 天然丁苯绝缘PVC内套钢丝编织铠装型 | 钢丝铠装/无外护套 |
| CXV92 | 天然丁苯绝缘PVC内套钢丝编织铠装PVC外套型 | 钢丝铠装/PVC护套 |
| CXFR | 天然丁苯绝缘氯丁护套船用软电力电缆 | 移动设备专用/无铠装 |
四、型号解析
示例：ZA-CEH92
ZA：A级阻燃
CE：乙丙橡胶绝缘
H：氯磺化聚乙烯内套
9：钢丝编织铠装
2：PVC外护套
→ 释义：乙丙绝缘氯磺化内套钢丝铠装PVC护船用阻燃电缆
五、关键参数与选型指南
1. 电气与机械性能
| 参数项 | 技术指标 | 测试标准 |
|---|---|---|
| 额定电压 | 0.6/1kV | GB/T 3048 |
| 弯曲半径 | 非铠装电缆：4D-6D；铠装电缆：6D | IEC 60332-1 |
| 长期工作温度 | PVC：70℃；交联聚乙烯：90℃ | GB/T 2951 |
2. 场景化选型矩阵
| 使用场景 | 首选型号 | 替代型号 | 选型依据 |
|---|---|---|---|
| 船舶机舱高温区 | ZA-CYJV90 | ZA-CEF92 | 耐温90℃+机械防护 |
| 码头起重机移动供电 | CXFR | ZA-CEFR | 软结构+10万次弯折寿命 |
| 海上平台高腐蚀区 | ZA-CEH92 | CXF92 | 双重防腐护套 |
