计算机屏蔽电缆型号规格及结构示意图

• 发表时间：2026-06-26
• 来源：天长市时丰电气有限公司
• 人气：



产品名称： 塑料绝缘计算机电缆(包括DCS电缆)
产品说明：

第一章  塑料绝缘计算机电缆(包括DCS电缆)

一：产品特点及用途

    本产品适用于交流U0/U为300/500V电力、冶金、石化等行业以电子计算机为主的自动控制系统、计算机集散控制系统、自动化控制系统作控制线以及检测用仪器仪表用电子计算机电缆。

二：产品执行标准

    Q/ZSDL7-2010，等效采用英国BS 5308标准。阻燃耐火特性符合GB/T 18380-2008、GB/T 12666-2008标准要求。

三：使用特性

    1．交流额定电压：U0/U 300/500V

    2．最高工作温度：聚乙烯绝缘不超过70℃

                   交联聚乙烯绝缘90℃

                   低烟无卤阻燃聚烯烃70℃

                   低烟无卤阻燃交联聚烯烃90℃和125℃两种

    3．最低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃

    4．电缆安装敷设温度应不低于0℃。

    5．电缆允许弯曲半径：非铠装电缆最小为电缆外径的6倍

                        铜带屏蔽或钢带铠装电缆最小为电缆外径的12倍

四：基本型号及名称

1．聚乙烯绝缘聚氯乙烯护套计算机用屏蔽电缆型号(包括DCS电缆)

DJYV(R)P	聚乙烯绝缘铜丝编织总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYPV(R)	聚乙烯绝缘铜丝编织分屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYPV(R)P	聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYV(R)P2	聚乙烯绝缘铜带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYP2V(R)	聚乙烯绝缘铜带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYP2V(R)P2	聚乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYV(R)P3	聚乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYP3V(R)	聚乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYP3V(R)P3	聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYVP(R)22	聚乙烯绝缘铜丝编织总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJYP(R)V22	聚乙烯绝缘铜丝编织分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJYPV(R)P22	聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJYV(R)P2-22	聚乙烯绝缘铜带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJYP2V(R)22	聚乙烯绝缘铜带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJYP2V(R)P2-22	聚乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJYVP3(R)-22	聚乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJYP3V(R)22	聚乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJYP3V(R)P3-22	聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
阻燃计算机电缆在型号前加ZR，屏蔽可采用镀锡铜丝，基本型号略

2．聚氯乙烯绝缘聚氯乙烯护套计算机屏蔽电缆型号(包括DCS电缆)

DJVV(R)P	聚氯乙烯绝缘铜丝编织总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJVPV(R)	聚氯乙烯绝缘铜丝编织分屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJVPV(R)P	聚氯乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJVV(R)P2	聚氯乙烯绝缘铜带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJVP2V(R)	聚氯乙烯绝缘铜带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJVP2V(R)P2	聚氯乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJVV(R)P3	聚氯乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJVP3V(R)	聚氯乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJVP3V(R)P3	聚氯乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJVV(R)P22	聚氯乙烯绝缘铜丝编织总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJVPV(R)22	聚氯乙烯绝缘铜丝编织分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJVPV(R)P22	聚氯乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJVV(R)P2-22	聚氯乙烯绝缘铜带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJVP2V(R)22	聚氯乙烯绝缘铜带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJVP2V(R)P2-22	聚氯乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJVV(R)P3-22	聚氯乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJVP3V(R)22	聚氯乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJVP3V(R)P3-22	聚氯乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
计算机阻燃电缆在型号前加ZR，屏蔽可采用镀锡铜丝，基本型号略

3．交联聚乙烯绝缘聚氯乙烯护套计算机屏蔽电缆型号(包括DCS电缆)

DJYJV(R)P	交联聚乙烯绝缘铜丝编织总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYJPV(R)	交联聚乙烯绝缘铜丝编织分屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYJPV(R)P	交联聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYJV(R)P2	交联聚乙烯绝缘铜带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYJP2V(R)	交联聚乙烯绝缘铜带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYJP2V(R)P2	交联聚乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYJV(R)P3	交联聚乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYJP3V(R)	交联聚乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYJP3V(R)P3	交联聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆
DJYJV(R)P22	交联聚乙烯绝缘铜丝编织总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJYJPV(R)22	交联聚乙烯绝缘铜丝编织分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJYJPV(R)P22	交联聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJYJV(R)P2-22	交联聚乙烯绝缘铜带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJYJP2V(R)22	交联聚乙烯绝缘铜带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJYJP2V(R)P2-22	交联聚乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJYJV(R)P3-22	交联聚乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJYJP3V(R)22	交联聚乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
DJYJP3V(R)P3-22	交联交联聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆
阻燃计算机电缆在型号前加ZR，屏蔽可采用镀锡铜丝，基本型号略

4．低烟无卤阻燃聚烯烃绝缘和护套计算机屏蔽电缆型号(包括DCS电缆)

DJYDYD(R)P	低烟无卤阻燃聚烯烃绝缘和护套铜丝编织总屏计算机用屏蔽(软)电缆
DJYDPYD(R)	低烟无卤阻燃聚烯烃绝缘和护套铜丝编织分屏计算机用屏蔽(软)电缆
DJYDPYD(R)P	低烟无卤阻燃聚烯烃绝缘和护套铜丝编织分屏总屏计算机用屏蔽(软)电缆
DJYDYD(R)P2	低烟无卤阻燃聚烯烃绝缘和护套铜带绕包总屏计算机用屏蔽(软)电缆
DJYDP2YD(R)	低烟无卤阻燃聚烯烃绝缘和护套铜带绕包分屏计算机用屏蔽(软)电缆
DJYDP2YD(R)P2	低烟无卤阻燃聚烯烃绝缘和护套铜带绕包分屏总屏计算机用屏蔽(软)电缆
DJYDYD(R)P3	低烟无卤阻燃聚烯烃绝缘和护套铝塑复合带绕包总屏计算机用屏蔽(软)电缆
DJYDP3YD(R)	低烟无卤阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏计算机用屏蔽(软)电缆
DJYDP3YD(R)P3	低烟无卤阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏总屏计算机用屏蔽(软)电缆
钢带铠装电缆在型号后加22，屏蔽可采用镀锡铜丝，基本型号略。计算机低烟无卤电缆

五：代号名称和含义

表2

项目	代号	说明
阻燃特性	- ZR WL DL NH	非阻燃 分A、B、C级阻燃 低烟无卤 低烟低卤 耐火
系列代号	DJ	计算机屏蔽电缆(包括DCS电缆)
绝缘材料	Y	聚乙烯
	YJ	交联聚乙烯
	V	聚氯乙烯
护套材料	G	硅橡胶
	V	聚氯乙烯
	VF	丁腈聚氯乙烯
屏蔽材料	P	铜丝编织屏蔽
	P1	镀锡铜丝屏蔽
	P2	铜带绕包屏蔽
	P3	铝塑绕包屏蔽
铠装材料	22	钢带铠装聚氯乙烯护套
	32	钢丝铠装聚氯乙烯护套
导体结构	A	单股导体
	B	7股绞合导体
	R	多股绞合导体

六：主要技术指标

性能项目	单位	指标
		聚乙烯	聚氯乙烯
绝缘电阻(20℃)	kΩ·kM	5000	25
工作电容	PF/m	≤90	≤200
对绞组之间电容不平衡(1Kz)	PF/m	≤1	/
试验电压	V	2000V/1min
阻燃特性	符合GB12666.5-90要求，A或B类

七：基本电缆规格及结构参数

型  号			对数或三线组数mm2	标称截面mm2
DJVPV DJVP2V DJVP3V DJVVP DJVVP2 DJVVP3 DJVP2VP2 DJVP3VP3 ZR-DJVPV ZR-DJVP2V ZR-DJVP3V ZR-DJVVP ZR-DJVVP2 ZR-DJVVP3 ZR-DJVPVP ZR-DJVP2VP2 ZR-DJVP2V ZR-DJVP3VP3	DJYPV DJYP2V DJYP3V DJYVP DJYVP2 DJYVP3 DJYP2VP2 DJYP3VP3 ZR-DJYPV ZR-DJYP2V ZR-DJYP3V ZR-DJYVP ZR-DJYVP2 ZR-DJYVP3 ZR-DJYPVP ZR-DJYP2VP2 ZR-DJYP2V ZR-DJYP3VP3	DJYJPV DJYJP2V DJYJP3V DJYJVP DJYJVP2 DJYJVP3 DJYJP2VP2 DJYJP3VP3 ZR-DJYJPV ZR-DJYJP2V ZR-DJYJP3V ZR-DJYJVP ZR-DJYJVP2 ZR-DJYJVP3 ZR-DJYJPVP ZR-DJYJP2VP2 ZR-DJYJP2V ZR-DJYJP3VP3	1～37	0.5 0.75 1.0 1.5
DJVPV22 DJVP2V22 DJVP3V22 DJVVP22 DJVVP2-22 DJVVP3-22 DJVP2VP2-22 DJVP3VP3-22 ZR-DJVPV22 ZR-DJVP2V22 ZR-DJVP3V22 ZR-DJVVP22 ZR-DJVVP2-22 ZR-DJVVP3-22 ZR-DJVPVP22 ZR-DJVP2VP2-22 ZR-DJVP2V22 ZR-DJVP3VP3-22	DJYPV22 DJYP2V22 DJYP3V22 DJYVP22 DJYVP2-22 DJYVP3-22 DJYP2VP2-22 DJYP3VP3-22 ZR-DJYPV22 ZR-DJYP2V22 ZR-DJYP3V22 ZR-DJYVP22 ZR-DJYVP2-22 ZR-DJYVP3-22 ZR-DJYPVP22 ZR-DJYP2VP2-22 ZR-DJYP2V22 ZR-DJYP3VP3-22	DJYJPV22 DJYJP2V22 DJYJP3V22 DJYJVP22 DJYJVP2-22 DJYJVP3-22 DJYJP2VP2-22 DJYJP3VP3-22 ZR-DJYJPV22 ZR-DJYJP2V22 ZR-DJYJP3V22 ZR-DJYJVP22 ZR-DJYJVP2-22 ZR-DJYJVP3-22 ZR-DJYJPVP22 ZR-DJYJP2VP2-22 ZR-DJYJP2V22 ZR-DJYJP3VP3-22	4～37	0.5 0.75 1.0 1.5

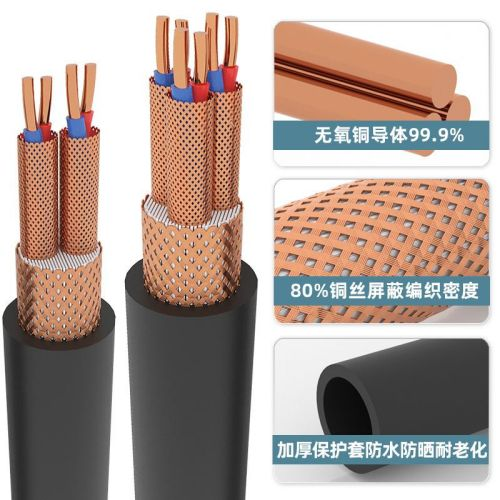

八：产品结构示意图：(附图1)
