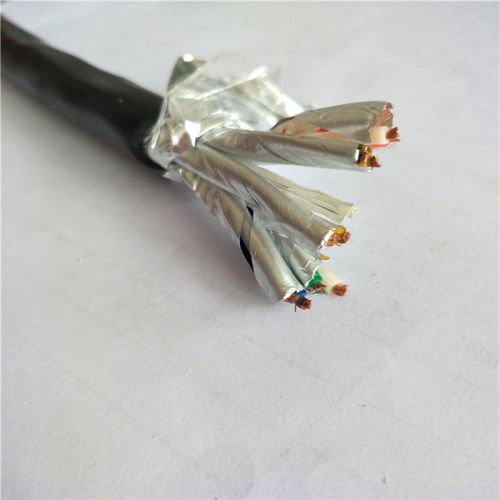

WDZN-DJYJP3VP3R无卤阻燃耐火信号电缆

额定电压： 300/500V

产品颜色：黑色

护套材料：低烟无卤聚烯烃

产品型号： WDZN-DJYJP3VP3R

屏蔽材质：铝箔分屏蔽+铝箔总屏蔽

产品包装：盘装/软包

产品详情

一、产品应用

低烟无卤非铠装电缆(第一部分1类) 主要应用于室内安装，也安装在潮湿的环境中.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联.

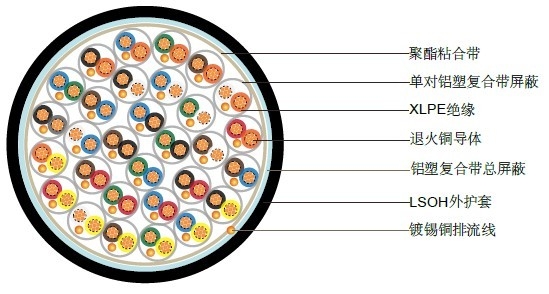

二、结构

导体	退火铜或镀锡铜, 尺寸：遵循BS6360标准，0.5mm2;和0.75mm2;，5类多股，0.5mm2;和1.0mm;，1类实心铜，1.5mm;和 2.mm2;，2类多股铜
绝缘	XLPE(交联聚乙烯), 或PE(聚乙烯)
成对	两芯对绞，加小于100mm的隔离带
线对颜色	参照附注里的色彩编码
单对屏蔽	铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm2;的排流线
粘合带	透明的聚合酯带
总屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm2;的排流线
外护套	LSOH(低烟无卤)护套阻燃遵循IEC60332-3-22标准防火遵循IEC60331标准无卤遵循IEC60754-1标准低烟遵循IEC61034-1-2标准
护套颜色	黑色/蓝色

物理性能和电气性能工作温度: -20˚C - + 90˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 5 x 外径

BS5308第一部分1类 XLPE绝缘+单对屏蔽+总屏蔽+LSOH护套

导体截面积	MM 2	0.5	0.5	0.75	1.0	1.5
导体规格	NO. X MM	1 x 0.8	16 x 0.2	24 x 0.2	1 x 1.13	7 x 0.53
最大导体电阻	OHM/KM	36.8	39.7	26.5	18.2	12.3
最小绝缘电阻	GOHM/KM	5	5	5	5	5
1KHZ时的电容不平衡值（对：对屏蔽）	PF/250M	250
1KHZ时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外）	PF/M	115	115	115	115	120
1KHZ时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对）	PF/M	75	75	75	75	85
相邻芯数间最大的感应系数/阻抗比率	ΜH/OHM	25	25	25	25	40
测试电压	芯：芯	V	1000	1000	1000	1000	1000
芯：屏蔽	V	1000	1000	1000	1000	1000
最大额定电压	V	300/500	300/500	300/500	300/500	300/500

参数表

对数	导体股数和直径	标称导体截面积	标称绝缘厚度	标称护套厚度	标称电缆外径	标称电缆重量
	NO./MM	MM2	MM	MM	MM	KG/KM
15	16/0.2	0.5	0.6	1.5	22.6	570
20	16/0.2	0.5	0.6	1.5	25.7	780
30	16/0.2	0.5	0.6	1.7	31	1020
50	16/0.2	0.5	0.6	2.2	39.9	1680
2	1/1.13	1	0.6	1.1	11.9	200
5	1/1.13	1	0.6	1.2	15.4	290
10	1/1.13	1	0.6	1.3	20.5	580
15	1/1.13	1	0.6	1.5	24.1	780
20	1/1.13	1	0.6	1.7	27.7	1010
30	1/1.13	1	0.6	2	33.7	1430
50	1/1.13	1	0.6	2.2	42.5	2360
2	7/0.53	1.5	0.6	1.2	13.6	250
5	7/0.53	1.5	0.6	1.3	17.7	460
10	7/0.53	1.5	0.6	1.5	23.9	760
15	7/0.53	1.5	0.6	1.7	28	1020
20	7/0.53	1.5	0.6	2	31.7	1350
30	7/0.53	1.5	0.6	2.2	38.6	1900
50	7/0.53	1.5	0.6	2.2	48.9	3060
