ZB-YJV 电缆是一种B 类阻燃交联聚乙烯绝缘聚氯乙烯护套电力电缆，是电力系统中应用广泛的中低压电缆

一、型号含义解析

二、电缆结构特点

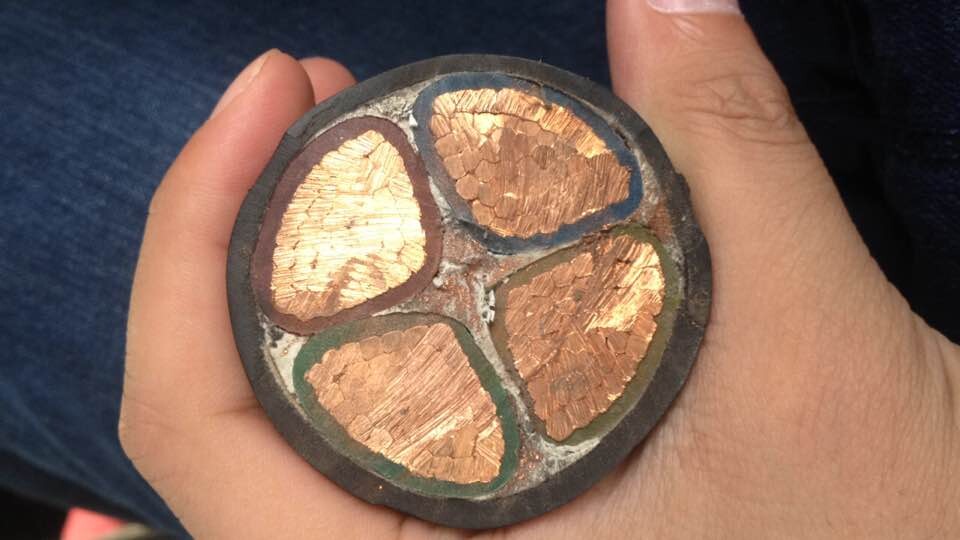

ZB-YJV 电缆的结构从内到外依次为导体→绝缘层→（内护套→铠装层，可选）→外护套，各层功能明确：

导体：多采用多股软铜丝或单股硬铜杆（根据敷设场景选择，软铜芯柔韧性好，适用于需要弯曲的场合；硬铜芯机械强度高，适用于直埋或固定敷设），导体表面经过退火处理，降低电阻，提升导电效率。

绝缘层：交联聚乙烯（XLPE），厚度根据额定电压设计（如 0.6/1kV 电压等级绝缘厚度约 0.7~1.0mm），具有耐高压、低介质损耗、耐老化等优势，长期工作温度下绝缘性能稳定，不易开裂。

内护套（可选）：若电缆带铠装（如 ZB-YJV22，“22” 表示钢带铠装），则在绝缘层外增加一层聚氯乙烯内护套，作用是隔离绝缘层与铠装层，防止铠装层（金属）损伤绝缘层，同时增强防水性能。

铠装层（可选）：常见为钢带铠装（22） 或钢丝铠装（32/42） ，钢带铠装可提升电缆抗机械冲击和抗压能力，适用于直埋、桥架敷设；钢丝铠装则适用于水下、垂直敷设（如矿井、高层建筑），抗拉力更强。

外护套：聚氯乙烯（PVC），颜色多为黑色（防晒）或灰色（室内），主要作用是保护内部结构免受外界环境（如摩擦、水汽、化学物质）侵蚀，同时实现 B 类阻燃功能（护套中添加阻燃剂）。

三、核心性能参数

ZB-YJV 电缆的性能需符合 GB/T 12706.1-2020《额定电压 1kV (Um=1.2kV) 到 35kV (Um=40.5kV) 挤包绝缘电力电缆及附件 第 1 部分：额定电压 1kV (Um=1.2kV) 和 3kV (Um=3.6kV) 电缆》标准，核心参数如下：

额定电压：主流为0.6/1kV（低压）和6/10kV、8.7/15kV（中压），分别适用于低压配电系统（如民用建筑、工厂车间）和中压输电线路（如小区配电房、工业园区变电站）。

长期允许工作温度：绝缘层（XLPE）长期允许工作温度为90℃（远超普通聚乙烯的 70℃），短路时（最长持续 5s）最高温度不超过 250℃，耐高温性能优异。

绝缘电阻：20℃时，绝缘层体积电阻率≥1×10¹⁴Ω・m，介质损耗角正切值（tanδ）在 20℃、1MHz 下≤0.0025，电气绝缘性能强，漏电损耗低。

阻燃性能：B 类阻燃，成束敷设根数≤30 根（根据电缆外径调整），火焰温度 750±50℃，燃烧时间 40min 内，火焰蔓延长度≤1.5m，无引燃滴落物。

耐候性：普通 PVC 护套的 ZB-YJV 适用于室内、干燥或无强烈腐蚀的室外（如桥架敷设）；若需在潮湿、盐碱或高温环境使用，可选择 “耐候型 PVC” 或升级为 “交联聚乙烯护套（YJV22）”。

四、适用场景

ZB-YJV 电缆因性能均衡、成本适中，广泛应用于中低压电力传输场景，主要包括：

民用建筑：住宅、商业综合体的配电系统，如从小区变电站到楼栋配电箱、室内插座 / 照明回路的电力传输（多为 0.6/1kV 低压规格）。

工业领域：工厂车间、工业园区的低压动力线路（如连接电机、水泵、机床等设备），以及中压输电线路（如车间变电站到总变电站）。

基础设施：地铁、机场、医院等对阻燃有要求的公共场所，作为应急电源、动力设备的供电电缆（B 类阻燃可满足火灾时的安全需求）。

户外敷设：无强烈腐蚀、无频繁机械冲击的户外场景（如小区绿化带直埋、架空桥架敷设），若为直埋或易受冲击环境，建议选择带钢带铠装的ZB-YJV22。

五、注意事项

敷设温度：电缆敷设时环境温度不低于0℃（若为软铜芯，可低至 - 10℃），低温环境下敷设前需预热（如用热风机加热），防止护套脆裂。

允许弯曲半径：

无铠装（ZB-YJV）：单芯电缆≥15D（D 为电缆外径），多芯电缆≥12D；

钢带铠装（ZB-YJV22）：单芯电缆≥20D，多芯电缆≥15D；

严禁过度弯曲，避免绝缘层损伤导致漏电。

敷设方式：避免与尖锐物体（如钢筋、碎石）直接接触，直埋时需在电缆沟内铺设黄沙或穿保护管；架空敷设时需用电缆挂钩固定，避免长期受力拉伸。

环境禁忌：普通 ZB-YJV（PVC 护套）不适用长期浸泡（如水下）、强腐蚀（如化工厂酸碱区）、高温（如靠近锅炉、烤箱） 环境，此类场景需升级为 “防水型（如 ZB-YJV32 钢丝铠装）” 或 “氟塑料护套（如 ZB-YJV-F46）” 电缆。

维护检查：定期检查电缆外护套是否有破损、老化（如开裂、变色），若发现损伤需及时修补或更换，避免绝缘层暴露导致短路。
