产品详情

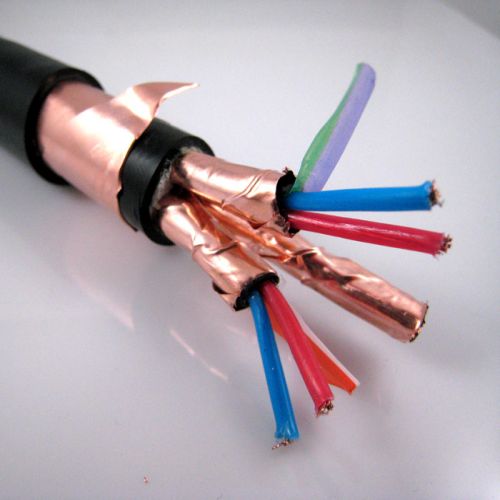

一、产品信息
执行标准
GB/T 9330-2008 塑料绝缘控制电缆
GB/T19666-2005阻燃和耐火电线电缆通则
二、用 途
塑料绝缘（PVC绝缘与XLPE绝缘）护套控制电缆使用交流额定电压0.6/1kV，450/750V控制、监控回路及保护线路等场合，用于配电控制及发电厂变电站的电力和电动的控，用于阻燃要求的场合。
三、产品名称、型号
| 型 号 | 名 称 |
| ZR-KVV | 铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制电缆 |
| ZR-KYJV | 铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃聚氯乙烯控制电缆 |
| ZR-KVVP | 铜芯聚氯乙烯绝缘编织屏蔽阻燃控制电缆 |
| ZR-KYJVP | 铜芯交联聚乙烯绝缘铜丝编织屏蔽聚氯乙烯护套阻燃控制电缆 |
| ZR-KVVP2 | 铜芯聚氯乙烯绝缘铜带屏蔽聚氯乙烯护套阻燃控制电缆 |
| ZR-KYJVP2 | 铜芯交联聚乙烯绝缘铜带屏蔽聚氯乙烯护套阻燃控制电缆 |
| ZR-KVVP3 | 铜芯聚氯乙烯绝缘铜带屏蔽聚氯乙烯护套阻燃控制电缆 |
| ZR-KYJVP3 | 铜芯交联聚乙烯绝缘铜带屏蔽聚氯乙烯护套阻燃控制电缆 |
| ZR-KVV22 | 铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃控制电缆 |
| ZR-KYJV22 | 铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃控制电缆 |
| ZR-KVV32 | 铜芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃控制电缆 |
| ZR-KYJV32 | 铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃控制电缆 |
| ZR-KVVP2-22 | 铜芯聚氯乙烯绝缘铜带屏蔽钢带铠装聚氯乙烯护套阻燃控制电缆 |
| ZR-KYJVP2-22 | 铜芯交联聚乙烯绝缘铜带屏蔽钢带铠装聚氯乙烯护套阻燃控制电缆 |
| ZR-KVVR | 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆 |
| ZR-KVVRP | 铜芯聚氯乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制软电缆 |
| DDZ-KVV | 铜芯聚氯乙烯绝缘聚氯乙烯护套低卤低烟阻燃控制电缆 |
| DDZ-KVVP | 铜芯聚氯乙烯绝缘编织屏蔽低卤低烟阻燃控制电缆 |
| DDZ-KVVP2 | 铜芯聚氯乙烯绝缘铜带屏蔽低卤低烟阻燃控制电缆 |
| DDZ-KVV22 | 铜芯聚氯乙烯绝缘钢带铠装低卤低烟阻燃控制电缆 |
| DDZ-KVV32 | 铜芯聚氯乙烯绝缘细钢丝铠装聚低卤低烟阻燃控制电缆 |
| WDZ-KYJY | 铜芯交联聚乙烯绝缘无卤低烟阻燃控制电缆 |
| WDZ-KYJYP | 铜芯交联聚乙烯绝缘编织屏蔽护套无卤低烟阻燃控制电缆 |
| WDZ-KYJYP2 | 铜芯交联聚乙烯绝缘铜带屏蔽无卤低烟阻燃控制电缆 |
| WDZ-KYJY23 | 铜芯交联聚乙烯绝缘钢带铠装无卤低烟阻燃控制电缆 |
| WDZ-KYJY33 | 铜芯交联聚乙烯绝缘细钢丝铠装无卤低烟阻燃控制电缆 |
| 注：阻燃（ZR）分为成束A、B、C类阻燃，分别表示为ZA、ZB和ZC，一般不注明（ZR）等级则为C类。 | |
四、产品规格 天长市时丰电气有限公司www.bndq.net
| 型 号 |
额定 电压 V | 导 体 标 称 截 面 mm2 | ||||||||
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | |||
● 额定电压U0/U为450/750V；
● PVC绝缘电缆导体的长期允许工作温度为70℃；XLPE绝缘电缆导体的长期允许工作温度为90℃；
●电缆的敷设温度应不低于0℃，推荐的允许弯曲半径：
无铠装层的电缆，应不小于电缆外径的6倍；
有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍；
有屏蔽层结构的软电缆，应不小于电缆的6倍。
●用颜色识别，5芯及以下电缆的绝缘线芯采用颜色色别，也可用数字色别。
●用数字识别，由内层到外层从1开始按自然数序顺时针方向排列，数字标志颜色应与绝缘颜色有明显的不同。
五、电缆主要技术指标
1、 导体20℃时最大直流电阻见表3
表 3 导体20℃时最大直流电阻/Ω/km
|
导体标称截面 mm2 | 导体类别 | ||
| 第1种 | 第2种 | 第5种 | |
| 20℃时最大直流电阻 Ω/km | |||
| 0.5 | 36.0 | 36.0 | 39.0 |
| 0.75 | 24.5 | 24.5 | 26.0 |
| 1.0 | 18.1 | 18.1 | 19.5 |
| 1.5 | 12.1 | 12.1 | 13.3 |
| 2.5 | 7.41 | 7.41 | 7.98 |
| 4 | 4.61 | 4.61 | 4.95 |
| 6 | 3.08 | 3.08 | 3.30 |
| 10 | 1.83 | 1.83 | 1.91 |
2、工频交流耐电压试验见表4
表4 电压试验
|
额定工作电压 项 目 | 450/750V | |
|
交流电压频率 试验时间 试验电压 试验结果 |
50Hz 5分钟 3000V 不击穿 |
50Hz 5分钟 3500V 不击穿 |
3、 工作温度下的绝缘电阻见表5
表5 长期允许工作温度下绝缘电阻
|
导体标称截面 mm2 | 最小绝缘电阻 MΩ.km | ||||
| PVC绝缘（70℃） | XLPE绝缘（90℃） | ||||
| 第1种 | 第2种 | 第5种 | 第1种 | 第2种 | |
| 0.5 | - | - | 0.013 | - | - |
| 0.75 | 0.012 | 0.014 | 0.011 | 1.2 | 1.4 |
| 1.0 | 0.011 | 0.013 | 0.010 | 1.1 | 1.3 |
| 1.5 | 0.011 | 0.010 | 0.010 | 1.1 | 1.0 |
| 2.5 | 0.010 | 0.009 | 0.009 | 1.0 | 0.9 |
| 4 | 0.0085 | 0.0077 | - | 0.85 | 0.77 |
| 6 | 0.0070 | 0.0065 | - | 0.70 | 0.65 |
| 10 | - | 0.0065 | - | - | 0.65 |
4、 阻燃性能
阻燃性能应通过GB/T18380.33～35规定的成束燃烧A、B或C类试验，若用户不提出要求时，按C类试验要求，具体符合表6要求
表6 成束燃烧的要求
| 代号 | 试验金属材料体积（L/m） | 供火时间/min | 合格指标 |
|
ZA ZB ZC ZD* |
7 3.5 1.5 0.5 |
40 40 20 20 |
1) 试验上炭长度最大不超过距2.5m; 2) 停止供火后试样上有陷燃烧时间不超过1小时 |
| ZD——只适用于电线电缆外径小于12mm的电线电缆。 | |||
