ZR-RVSP 是一种阻燃型铜芯聚氯乙烯绝缘绞型屏蔽聚氯乙烯护套软电缆，核心特点是 “阻燃 + 软结构 + 屏蔽”，专门用于低压环境下需要抗电磁干扰的控制信号或数据传输，如仪表、安防、自动化设备的信号连接。
一、型号含义
| 型号代码 | 含义说明 | 核心作用 |
|---|---|---|
| ZR | 阻燃型 | 符合 GB/T 19666 标准，火灾时能抑制火焰蔓延、减少烟毒释放，确保信号回路在火灾初期短期稳定，降低安全风险 |
| R | 软结构导体 | 导体采用多股细铜丝绞合（非单股硬铜），电缆整体柔韧性极强，便于弯曲、拖拽或设备内部布线 |
| V | 绝缘材料：聚氯乙烯 | 绝缘层为阻燃 PVC，成本低、电气绝缘性稳定，适配低压信号传输（300/300V 及以下） |
| S | 绞对结构（双绞） | 电缆芯线采用 “2 芯绞合” 形式（即 “对绞”），通过绞合抵消部分电磁干扰（EMI），提升信号抗干扰能力 |
| P | 屏蔽层 | 对绞芯线外包裹屏蔽层（常见为铜丝编织屏蔽），进一步阻断外部电磁辐射干扰，保障信号传输稳定 |
二、结构组成 天长市时丰电气有限公司www.bndq.net
导体：采用多股细铜丝束绞（符合 GB/T 3956 标准的 Class 6 类软导体，单丝直径≤0.3mm），通常为 2 根独立导体（对应 “对绞”），软结构确保电缆可反复弯曲而不易断裂（如设备门开合处布线）。
绝缘层：每根导体外挤包阻燃 PVC 绝缘，厚度 0.2-0.5mm（根据截面调整），绝缘电阻高（20℃时≥100MΩ・km），能隔绝导体间漏电，适配 300/300V 低压环境。
绞对层：2 根绝缘线芯按 “左向 / 右向规则绞合”（节距通常为 10-20 倍线芯直径），通过绞合使两根线芯形成 “差模信号传输”，抵消外部对称电磁干扰（如电机、变频器产生的干扰）。

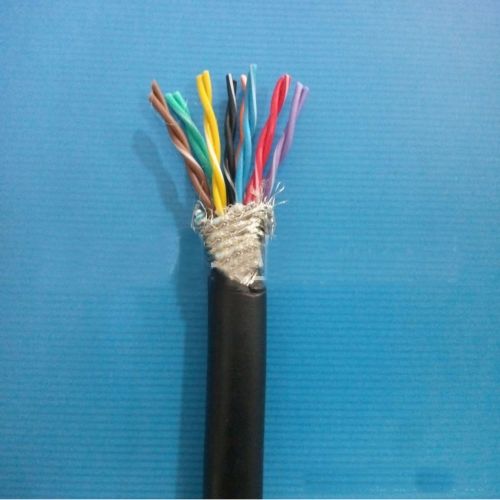

屏蔽层：绞对芯线外包裹屏蔽结构（主流为 “镀锡铜丝编织屏蔽”，编织密度≥80%；或 “铝箔 + 铜丝复合屏蔽”），作用是阻断外部非对称电磁辐射（如无线信号、高压电缆干扰），避免干扰信号侵入芯线。
护套层：屏蔽层外挤包阻燃 PVC 护套，厚度 0.4-0.8mm，具备耐磨损
