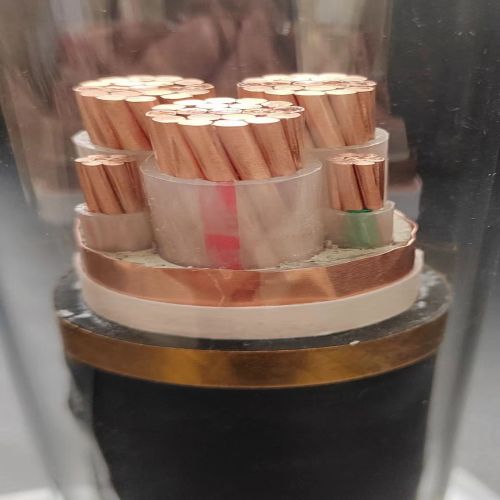

ZRA-YJV22-4x185交联聚乙烯绝缘钢带铠装阻燃电缆
额定电压： 0.6/1KV
产品颜色： 黑
护套材料： 阻燃聚氯乙烯
产品型号： ZRA-YJV22
屏蔽材质： 无
产品包装： 盘装/软包
产品详情
一、应用介绍
本产品适用于额定电压35kV及以下交联聚乙烯绝缘阻燃电力电缆适宜敷设在宾馆、车站、化工、石油平台、矿山、电站、地铁、高层建筑等对电缆有阻燃要求的场所。
二、构示意图
三、使用特性
1、敷设时的环境温度不得低于0℃，电缆的落差不受限制。
2、电缆安装时允许弯曲半径：单芯无铠装电缆为20D，单芯有铠装电缆为15D；多芯无铠装电缆为15D，多芯有铠装电缆为12D。D为成品电缆外径。
3、电缆导体的长期允许工作温度为90℃，线芯短路是导体最高温度（最长持续5s）不超过250℃。
四、型号规格
| 型 号 | 名 称 | |
| 铜 芯 | 铝 芯 | |
| ZR-YJV22 ZRA-YJV22 ZRB-YJV22 GZR-YJV22 | ZR-YJLV22 ZRA-YJLV22 ZRB-YJLV22 GZR-YJLV22 | 交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆 |
2、电力阻燃电缆的规格 天长市时丰电气有限公司www.bndq.net
| 型 号 | 芯 数 | 额 定 电 压 kV | ||||||
| 0.6/1 | 1.8/3 | 3.6/6～ 6/6 | 6/10～8.7/10 | 8.7/15～ 12/20 | 18/20～ 26/35 | |||
| 标 称 截 面 mm2 | ||||||||
| ZR-YJV22 ZRA-YJV22 ZRB-YJV22 GZR-YJV22 | ZR-YJLV22 ZRA-YJLV22 ZRB-YJLV22 GZR-YJLV22 | 4～500 | 10～500 | 25～500 | 25～500 | 35～400 | 50～400 | |
| 注：1）单芯电缆铠装应采用非磁性材料或采用减少磁损耗结构。 | ||||||||
五、产品性能
1、成品电缆的电气性能符合GB/T 12706-2002标准要求。
2、成品电缆阻燃性能符合IEC 60332-3及GB/T 18380.3-2001标准中规定的A、B、C三类中任一类阻燃性能要求
3、成束电缆燃烧试验如表
| 试验项目 | 单位 | 性能要求 | ||
| 试验等级 | A | B | C | |
| 供火时间 | min | 40 | 40 | 20 |
| 每米可燃材料总容积 | L/m | 7 | 3.5 | 1.5 |
| 燃烧受影响部位长度 | m | ＜2.5 | ||
六、试验
电缆的试验项目和试验方法，除符合GB/T 12706.1-2002中的第14章～19章的规定外，还应符合本标准表4的规定。
| 试 验 项 目 | 试 验 类 型 | 性 能 要 求 | 试 验 方 法 | |
| 阻燃特性 | A类 | T | 电缆通过燃烧，炭化部分所到达的高度不超过2.5m。 | GB/T 18380.3-2001 |
| B类 | ||||
| C类 | ||||
| 注：A类：试样根数应使每米所含的非金属材料的总体积为7L。 B类：试样根数应使每米所含的非金属材料的总体积为3.5L。 C类：试样根数应使每米所含的非金属材料的总体积为1.5L。 | ||||
七、电缆交货长度
1、成品电缆应成盘交货，允许重量不超过80kg的短段电缆成圈包装。
2、根据双方协议，允许任何长度的电缆交货。
