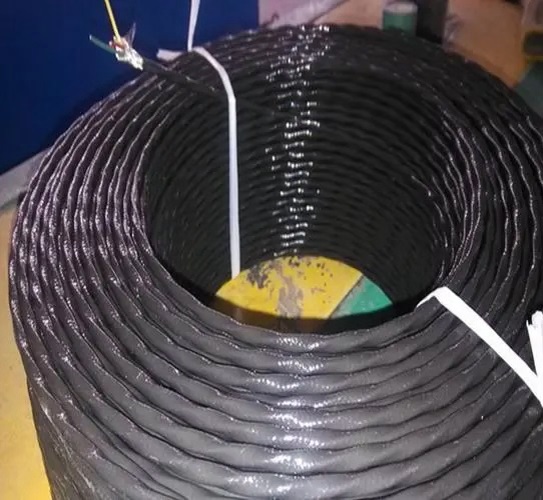

ZR-F46-4*6氟塑料耐高温电力电缆
额定电压： 根据型号
产品颜色： 黑色
护套材料： 根据选型
产品型号： 客户选型
屏蔽材质： P铜丝P2铜带P3铝箔
产品包装： 盘装或软包
文章标签：暂无
产品详情
高压橡套扁电缆 |
硅橡胶电缆系列 |
橡套电缆系列 |
高温扁电缆系列 |
一：产品特点及用途
本产品适用于交流额定电压0.6/1KV及以下作固定敷设用输配线路、动力传输或电机引接线，具有耐高温、耐腐蚀、耐酸碱及腐蚀性气体、防水等特性，高温环境电气性能稳定，载流量大，使用寿命长，广泛用于冶金、电力、石化、大型建筑、汽车制造等行业。
二：产品执行标准
企业标准
阻燃耐火特性试验执行GB12666-90标准
三：使用特性
1． 交流额定电压：U0/U 0.6/1KV
2． 最高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃
可溶性聚四氟乙烯(PFA)绝缘不超过260℃
3． 最低环境温度：氟塑料绝缘和护套
固定敷设-40℃，非固定敷设-15℃
4． 电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。
5． 电缆允许弯曲半径：单芯电缆最小为电缆外径的15倍
多芯电缆最小为电缆外径的10倍
四：基本型号及名称
表1
型号 |
产品名称 |
正常使用温度℃ |
FF46 |
氟塑料绝缘和护套电力电缆 |
-60-200 |
FF46-22 |
氟塑料绝缘和护套钢带铠装电力电缆 |
-60-200 |
FF46P |
氟塑料绝缘和护套铜编织屏蔽电力电缆 |
-60-200 |
ZR-F46(FV) |
氟塑料绝缘阻燃聚氯乙烯护套电力电缆 |
-40-105 |
ZR-F46-22(FV22) |
氟塑料绝缘钢带铠装阻燃聚氯乙烯护套电力电缆 |
-40-105 |
ZR192-FF46 |
PFA绝缘和护套电力电缆(进口原料) |
-60-260 |
ZR192-FF46P |
PFA绝缘和护套铜编织屏蔽电力电缆(进口原料) |
-60-260 |
ZR192-FF46-22 |
PFA绝缘和护套钢带铠装电力电缆(进口原料) |
-60-260 |
YGC-F46(FG) |
氟塑料绝缘硅橡胶护套电力电缆 |
-60-180 |
YGC-F46-22(FG22) |
氟塑料绝缘钢带铠装硅橡胶护套电力电缆 |
-60-180 |
YVF-F46 |
氟塑料绝缘阻燃丁腈聚氯乙烯护套电力电缆 |
-60-105 |
YVF-F46-22 |
氟塑料绝缘钢带铠装阻燃丁腈聚氯乙烯护套电力电缆 |
-60-105 |
备注：软结构电缆在原型号中加R，导体线芯中铜丝可以采用镀锡。
五：代号名称和含义
表2
代号 |
代号含义 |
系列代号 |
略 |
F(F46) |
聚全氟乙丙烯(F46) |
YVF |
丁腈胶 |
G |
硅橡胶 |
192 |
进口PFA绝缘和护套 |
ZR(V) |
阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三种) |
22 |
钢带铠装 |
32 |
细钢丝铠装 |
P |
铜编织屏蔽 |
R |
多股绞合导体 |
六：主要技术指标
1．成品电缆导体直流电阻(符合GB3956规定)参照附录A表1。
2．20℃时绝缘电阻不小于500MΩ/KM，180℃时绝缘电阻不小于10MΩ/KM
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七：基本电缆规格及结构参数
线芯*标称截面(mm2) |
导体结构
(根数/直径)
mm |
电缆最大外径(mm) |
计算重量(kg/km) | ||||
FF46
ZR192-FF46 |
ZR-F46 |
YGC-F46R |
FF46
ZR192-FF46 |
ZR-F46
YGC-F46 |
ZR-F46-22
YGC-F46-22 | ||
1*1.5 |
1/1.38 |
3.2 |
- |
- |
25 | ||
1*2.5 |
1/1.78 |
3.5 |
- |
- |
35 | ||
1*4 |
1/2.26 |
3.8 |
- |
- |
50 | ||
1*6 |
1/2.78 |
4.2 |
- |
- |
70 | ||
1*10 |
7/1.35 |
5.9 |
- |
- |
115 | ||
1*16 |
7/1.70 |
6.8 |
- |
- |
181 | ||
1*25 |
7/2.15 |
8.0 |
- |
- |
265 | ||
1*35 |
7/2.52 |
9.0 |
- |
- |
355 | ||
1*50 |
10/2.52 |
10.5 |
- |
- |
500 | ||
1*70 |
14/2.52 |
12.5 |
- |
- |
700 | ||
1*95 |
19/2.52 |
14.6 |
- |
- |
930 | ||
1*120 |
24/2.52 |
16.0 |
- |
- |
1190 | ||
1*150 |
30/2.52 |
18.0 |
- |
- |
1420 | ||
1*185 |
37/2.52 |
19.4 |
- |
- |
1830 | ||
2*1.5 |
1/1.38 |
7.2 |
8.2 |
8.5 |
75 |
83 |
215 |
2*2.5 |
1/1.78 |
8.2 |
10.0 |
11.5 |
99 |
110 |
280 |
2*4 |
1/2.26 |
9.6 |
11.4 |
12.9 |
135 |
150 |
330 |
2*6 |
1/2.78 |
11.0 |
14.7 |
15.0 |
190 |
200 |
400 |
2*10 |
7/1.35 |
12.5 |
15.8 |
16.8 |
298 |
310 |
550 |
2*16 |
7/1.70 |
16.00 |
18.0 |
19.0 |
423 |
435 |
750 |
2*25 |
7/2.15 |
18.50 |
20.5 |
23.0 |
640 |
645 |
1050 |
2*35 |
7/2.52 |
22.00 |
22.5 |
25.5 |
843 |
850 |
1300 |
2*50 |
16*2.00 |
- |
26.0 |
29.0 |
1118 |
1122 |
1705 |
2*70 |
33*1.64 |
- |
28.8 |
32.0 |
1537 |
1540 |
2250 |
2*95 |
33*1.92 |
- |
30.2 |
34.5 |
2082 |
2058 |
2870 |
2*120 |
33*2.15 |
- |
36.2 |
40.0 |
2681 |
2560 |
3600 |
2*150 |
33*2.41 |
- |
39.6 |
42.9 |
3180 |
3150 |
4315 |
2*185 |
33*2.68 |
- |
41.6 |
45.6 |
3998 |
3940 |
5257 |
2*240 |
56*2.34 |
46.0 |
51.0 |
5280 |
5120 |
6250 | |
3*1.5 |
1/1.37 |
8.0 |
8.2 |
8.5 |
100 |
107 |
286 |
3*2.5 |
1/1.78 |
9.0 |
9.8 |
10.5 |
140 |
145 |
355 |
3*4 |
1/2.26 |
10.0 |
11.0 |
12.0 |
195 |
201 |
445 |
3*6 |
1/2.78 |
11.5 |
13.3 |
14.3 |
260 |
268 |
490 |
3*10 |
7/1.35 |
14.8 |
15.8 |
17.0 |
422 |
422 |
713 |
3*16 |
7/1.70 |
17.5 |
18.8 |
20.5 |
615 |
640 |
920 |
3*25 |
7/2.15 |
21.0 |
22.5 |
24.00 |
950 |
925 |
1315 |
3*35 |
7/2.52 |
23.0 |
25.0 |
26.50 |
1210 |
1215 |
1700 |
3*50 |
10/2.52 |
25.5 |
27.5 |
29.0 |
1656 |
1655 |
2340 |
3*70 |
14/2.52 |
27.00 |
31.0 |
33.0 |
2285 |
2298 |
3080 |
3*95 |
19/2.52 |
31.00 |
35.0 |
37.0 |
3060 |
3100 |
4010 |
3*120 |
24/2.52 |
33.00 |
38.0 |
40.2 |
3859 |
3830 |
4953 |
3*150 |
30/2.52 |
35.6 |
43.00 |
46.0 |
4755 |
4718 |
6180 |
3*185 |
37/2.52 |
40.0 |
46.0 |
49.0 |
5890 |
5801 |
7400 |
3*240 |
48/2.52 |
42.5 |
53.0 |
57.5 |
7450 |
7377 |
9000 |
3*4+1*2.5 |
1/2.26 |
11.0 |
13.0 |
14.2 |
230 |
237 |
471 |
3*6+1*4 |
1/2.78 |
12.0 |
14.0 |
16.0 |
315 |
320 |
600 |
3*10+1*6 |
7/1.35 |
16.0 |
18.0 |
19.0 |
495 |
501 |
810 |
3*16+1*10 |
7/1.70 |
18.9 |
20.5 |
22.0 |
745 |
748 |
1115 |
3*25+1*16 |
7/2.15 |
21.0 |
23.0 |
25.0 |
1085 |
1090 |
1555 |
3*35+1*16 |
7/2.52 |
26.5 |
29.0 |
31.5 |
1450 |
1410 |
2255 |
3*50+1*25 |
10/2.52 |
- |
32.0 |
34.2 |
1940 |
1900 |
2780 |
3*70+1*35 |
14/2.52 |
- |
35.8 |
38.0 |
2720 |
2690 |
3700 |
3*95+1*50 |
19/2.52 |
- |
43.0 |
45.5 |
3585 |
3580 |
4800 |
3*120+1*70 |
24/2.52 |
- |
45.0 |
48.0 |
4650 |
4580 |
6010 |
3*150+1*70 |
30/2.52 |
- |
47.5 |
50.5 |
5480 |
5400 |
7010 |
3*185+1*95 |
37/2.52 |
- |
52.0 |
55.0 |
6890 |
6810 |
8600 |
3*240+1*120 |
48/2.52 |
- |
58.0 |
61.0 |
8750 |
8610 |
10525 |
3*4+2*2.5 |
1/2.26 |
11.5 |
12.0 |
13.0 |
280 |
287 |
521 |
3*6+2*4 |
1/2.78 |
12.5 |
14.0 |
14.8 |
375 |
380 |
660 |
3*10+2*6 |
7/1.35 |
16.0 |
18.0 |
19.5 |
565 |
571 |
880 |
3*16+2*10 |
7/1.70 |
22.0 |
24.0 |
26.0 |
860 |
858 |
1225 |
3*25+2*16 |
7/2.15 |
24.0 |
26.0 |
27.5 |
1285 |
1290 |
1755 |
3*35+2*16 |
7/2.52 |
25.0 |
27.5 |
29.0 |
1650 |
1610 |
2455 |
3*50+2*25 |
16*2.00 |
- |
34.0 |
36.5 |
2240 |
2200 |
3080 |
3*70+2*35 |
33*1.64 |
- |
37.0 |
39.2 |
3120 |
3090 |
4100 |
3*95+2*50 |
33*1.92 |
- |
40.00 |
41.8 |
4285 |
4280 |
5500 |
3*120+2*70 |
33*2.15 |
- |
45.5 |
48.5 |
5550 |
5480 |
6910 |
3*150+2*70 |
33*2.41 |
- |
52.0 |
56.2 |
6380 |
6300 |
7910 |
3*185+2*95 |
33*2.68 |
- |
56.0 |
58.0 |
7890 |
7810 |
9600 |
3*240+2*120 |
56*2.34 |
- |
60.0 |
64.5 |
9950 |
9810 |
11725 |
4*4 |
1/2.26 |
10.50 |
11.5 |
14.0 |
238 |
250 |
480 |
4*6 |
1/2.78 |
12.30 |
14.5 |
15.0 |
333 |
340 |
590 |
4*10 |
7/1.35 |
17.00 |
20.0 |
21.3 |
543 |
550 |
868 |
4*16 |
7/1.70 |
19.00 |
21.5 |
22.9 |
806 |
810 |
1245 |
4*25 |
7/2.15 |
21.50 |
25.0 |
26.5 |
1184 |
1190 |
1680 |
4*35 |
7/2.52 |
- |
26.0 |
27.8 |
1615 |
1600 |
2178 |
4*50 |
10/2.52 |
- |
28.2 |
30.0 |
2170 |
2170 |
2940 |
4*70 |
14/2.52 |
- |
29.7 |
30.7 |
3056 |
3030 |
3960 |
4*95 |
19/2.52 |
- |
32.5 |
33.2 |
4036 |
4000 |
5108 |
4*120 |
24/2.52 |
- |
36.8 |
38.8 |
5120 |
5080 |
6400 |
4*150 |
30/2.52 |
- |
39.4 |
41.4 |
6255 |
6200 |
7775 |
4*185 |
37/2.52 |
- |
43.7 |
45.7 |
7755 |
7700 |
9500 |
我公司生产五芯等截面电缆不在此表中。 | |||||||
注：铠装电缆外径参照附录D表1进行计算。
